Descrição

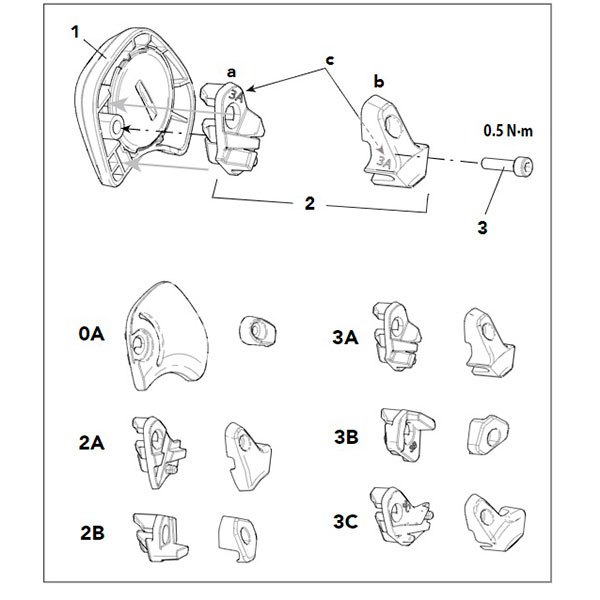

O sensor de roda utiliza um sistema de adaptador de montagem de duas partes para montar em diferentes tipos de cubo / roda. Consulte a página 3 Compatibilidade do adaptador de montagem. As marcas de identificação do adaptador são moldadas na montagem do adaptador de borracha e na braçadeira do adaptador.
O uso de combinações de adaptadores não especificadas pode resultar em danos ao sensor da roda e / ou à roda ou no deslocamento do sensor da roda.
O sensor deve ser montado verticalmente contra o lado interno dos raios do lado não acionado da roda dianteira e deve estar em contato com dois raios. No entanto, ao andar em ambientes fechados, o sensor pode ser movido para o lado não motriz da roda traseira usando o adaptador 0A. Isso pode resultar na inclinação ligeiramente do sensor, o que não afetará seu funcionamento. A montagem do sensor em qualquer outra orientação resultará em uma leitura menos precisa de velocidade e distância.
Posicione o sensor da roda e prenda o mais próximo possível do eixo do cubo, com a superfície inferior curva correspondendo ao raio do cubo.
Ferramentas necessárias: óculos de segurança, luvas de trabalho de oficina, chave hexagonal: 2 mm, chave dinamométrica
Compatibilidade: Algumas rodas não são compatíveis com o sensor de roda Cannondale. Consulte o seu revendedor Cannondale para responder a quaisquer perguntas relacionadas à compatibilidade.
ADAPTADOR:
0A
Para rodas não listadas abaixo. Deve ser preso em torno de um raio interno com o corpo do sensor em contato com um segundo raio interno.
NOTA: Pode ser usado para montar o sensor de roda nas rodas traseiras para uso em tênis internos.
NOTA: Não possui marcas de identificação do adaptador. É o único adaptador de montagem feito de plástico e não de borracha. 0A Spoke Camp é o menor dos Spoke Clamps.
NOTA: Em combinações de cubo / roda de tração direta não listadas, use o kit 0A se o adaptador de montagem 2B ou 3B não funcionar.
2A
Hubs HollowGram KNØT apenas
2B
2 padrões de entrelaçamento cruzado com o raio à direita no INTERIOR do flange
NOTA: Se o grampo do raio não se ajustar aos ângulos dos raios, use o adaptador de montagem 0A
3A
HollowGram 35 cubos, tração direta
3B
3 padrões de entrelaçamento cruzado com raio à direita no INTERIOR do flange
NOTA: Se o grampo do raio não encaixar entre a cruz do raio e o flange do cubo, use o adaptador de montagem 0A
3C
Puxar direto, cubos Lefty 60
